Ram reunahiomakone

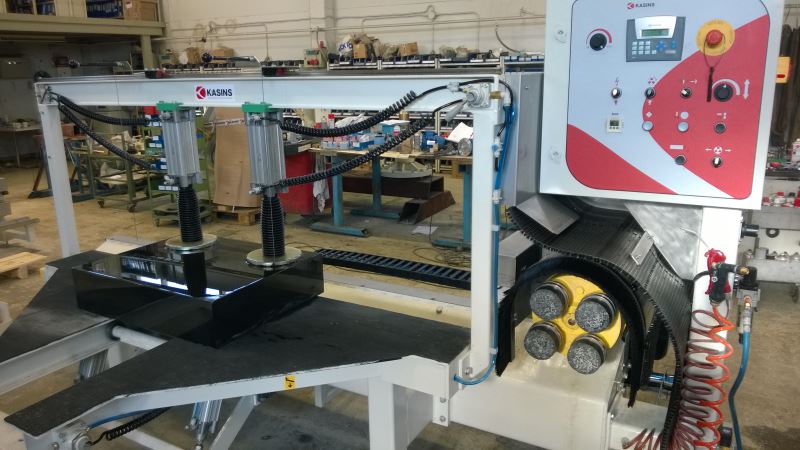

Ram on hautakivien reunanhiontaan tarkoitettu kone. Koneella voidaan hioa suoria reunoja. Hiovana työkaluna käytetään planeetta hiomapäätä, jossa on neljä hiomasegmenttiä.

Hiontanopeus sivusuunnassa ja oskillointinopeus pystysuunnassa ovat säädettäviä. Hiontapituus asetellaan käsin hiottavan kiven mukaan.

Hiontakerrat asetetaan ohjauspanelista, samoin kiven päädyn hionta-viive ja ylitysaika.

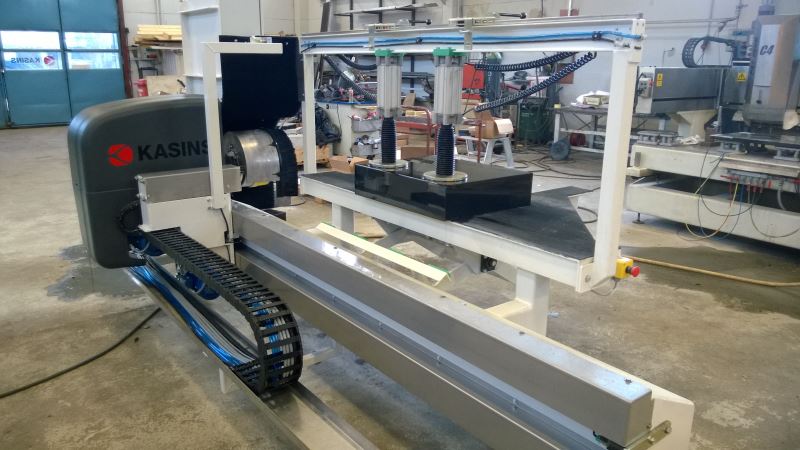

Kiven asemointia varten nousee pöydän alta vaste paineilmalla. Kivi lukitaan yläpuolisilla paineilmasylintereillä.

Kiven kääntöä varten on pöydän keskellä kiskoilla syvyyssuunnassa liikkuva ylös nouseva pyöritettävä talla.

Kone on kompakti kokonaisuus, joka ei tarvitse erillisiä perustuksia, sillä se asennetaan lattialle omille jaloilleen.

Tekniset tiedot:

                  Hiomapää, planeettapää                                   Comes TL104

                  Hiomapään halkaisija                                        320               mm

                  Hiottavan kiven max, pituus                              2000             mm

                  Hiottavan kiven max. korkeus                           250               mm

                  Koneen syvyys                                                 2000             mm

                  Koneen leveys                                                 3200             mm

                  Koneen korkeus                                               2000             mm

                  Hiontamoottori                                                 5,5                kW

                  Hiontamoottorin pyörintänopeus                        450               rpm

                  Vaakaliike sähköinen, säädettävä nopeus ja liikematka

                  Oskillointiliike sähköinen, säädettävä nopeus
